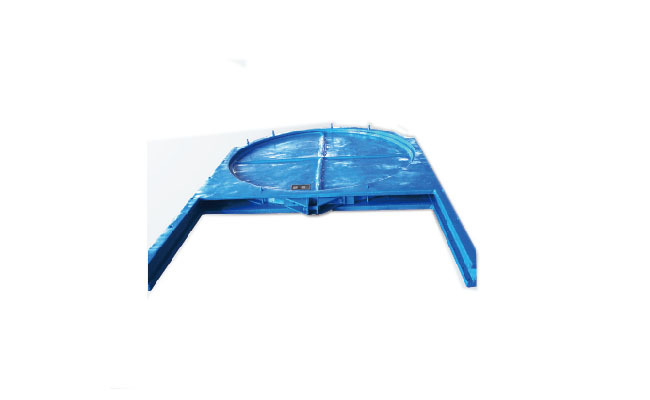

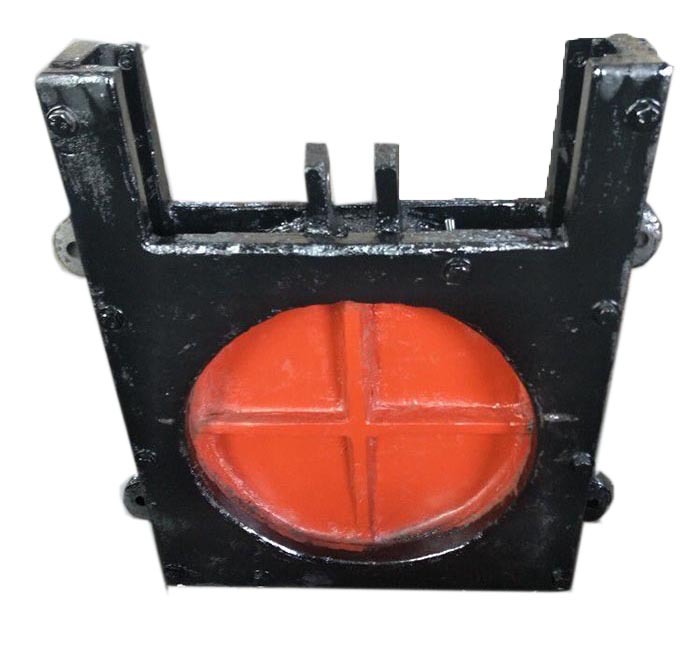

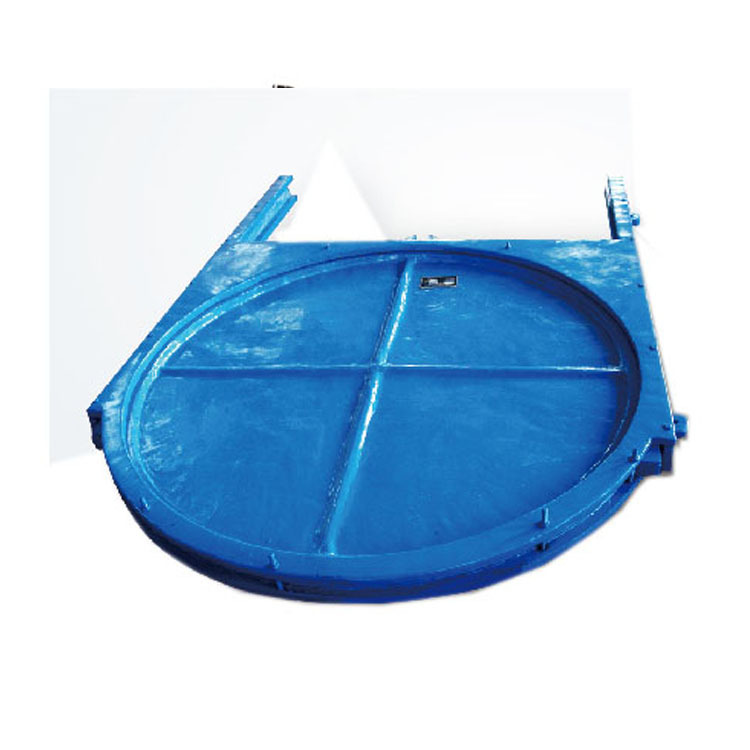

雙向鑄鐵圓閘門結構特點： 雙向圓閘門是由門框、閘板、導軌、密封條、可調整密封機構等部件組成 .
本閘門具有結構簡單，密封性好、耐磨性強、操作簡單、安裝方便，使用壽命長、規格齊全、適應性廣等特點 .

1、雙向止水鑄鐵閘門由 門框、閘板、導軌、密封條、傳動螺桿、吊塊螺母/吊耳和可調整密封機構等部件組成，其中門框和閘板均由優質灰口鑄鐵或球墨鑄鐵制成，導軌左右對稱布置且用 不銹鋼螺栓定位銷與門框二側端部連接 （對中小口徑的閘門，其導軌可與門框澆注成一體），導軌長度一般為閘門全開啟高度的1/2～1/3，因而整體結構強度高、剛性高、耐磨、耐腐蝕性好、承壓能力大。

2.通過楔塊裝置的楔緊達到密封，密封材料為銅合金或橡膠，并經精密加工后配研，故密封性好。
3.采用預埋鋼板或預埋螺栓式安裝，安裝、調試、使用、維護方便，使用壽命長。

4.品種規格齊全，適應性廣。

5.與啟閉機配套使用，閘門為工作部分，啟閉機為閘門開啟與關閉的執行部分，啟閉機由人力、電機或氣動、液壓機構帶動傳動裝置的齒輪、蝸輪蝸桿等運轉，驅動傳動螺母或螺桿轉動使閘軸作垂直升降運動，從而開啟或關閉閘門，達到 水、關水或調節水位的目的。

一、概述：

  　該產品系我公司的主導產品，它采用機械加工面直接止水，止水*。閘門結構合理，便于安裝，操作簡便，靈活，易于管理、耐腐蝕。

二、使用范圍及用途：

　　閘門是水利水電工程中各種渠道上的控制性設備，廣泛應用于中小型水利水電、市政給排水工程、水產養殖、農田灌溉等水利工程。它是用于開啟控制水位，調節流量的作用。

三、結構及特點：

　　閘門由閘板、閘框、壓板、止水銷、吊鼻等組成。按結構形式分為：PGZ整體式和組合式兩種。閘門在啟閉機的作用（手動和電動）下，使閘板在閘框的止水面上上下下滑動，完成開放和關閉的過水孔口，閉緊止水銷可使止水面有效貼合，以保證中水效果，實現良好的止水目的。每米長度的滲水量不超過0.03升/秒。

四、閘門的安裝與調整：　

1、在閘門安裝前，首先檢查各部連接部位的螺栓是否因運輸裝卸中造成的松動，如有松動應以加固。

2、檢查主立框與附框、主立框與橫框、閘板與閘框連接的止水面是否有錯位，如有錯位則松動聯結螺栓將止水面調整在同一平面內。

3、閘門需要整體安裝，嚴禁拆開安裝。

4、安裝調整，閘門的一期工程基礎布置圖配鋼筋并留一定的焊接長度。二期澆注前將閘門整體吊裝就位，穿好各調整螺栓并擰緊，找好閘門前后、左右的正確位置，找直找平，用拉線加以固定，然后調整螺栓與工程鋼筋焊接，再用塞尺檢測確保各止水面的間隙在0.3mm以下，后可進行二期澆注。

五、使用與保養

1、閘門在啟閉時應注意閘板的上、下極限位置，以免損壞閘門或啟閉機。

2、閘門在啟閉機過程中如有異常情況應立即停止使用并及時檢查處理。

3、閘門在使用中應進行防銹處理，并定期在止水面上抹黃油，以保證啟閉時閘板與閘框的止水結合面光滑。

4、閘門關閉時在距底面100mm處，將閘門暫停1分鐘，利用門底激流沖底槽內的雜物后再將閘門關閉
