臥式多級泵軸向力的對稱布置葉輪及平衡措施
點擊次數：601 發布時間：2015-6-4
葉輪對稱布置的臥式多級泵是把葉輪分為兩組，兩組葉輪背靠背布置，使作用在葉輪上的軸向力相互抵消來實現軸向力的平衡。
對稱布置葉輪因?yàn)橛屑夐g泄漏，軸向力并沒有*平衡；要想*平衡就得使此泄漏為零，這一般是很難做到的。如圖1所示是MD280-43臥式多級泵原理對稱布置示意圖，吸入壓力1，排出葉輪6，在葉輪3和葉輪6之間設有間隙密封，泄漏從6級葉輪后蓋板測流向3級葉輪的后蓋板側，使3級葉輪后蓋板側的壓力增高，產生附加的指向吸入端的軸向力，級間密封的效果不好，這種附加的軸向力可能很大。產生這種附加軸向力的第二個原因，級間泄漏使6級葉輪后蓋板側泵腔的液體內向流動，3級后蓋板側泵腔的液體外向流動。內向流動使本來按拋物線分布的壓力減小，外向流動使此處的壓力增加，同樣產生附加的指向吸入端的軸向力。

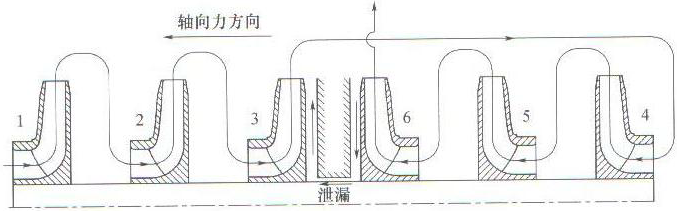

圖1 葉輪對稱布置產生的軸向力
減小指向吸入端的軸向力措施：
1、減小級間泄漏（減小密封間隙、增加密封長度、采用螺旋密封等）；
2、把3級葉輪后蓋板車削掉一小部分；
3、在間隙處裝機械密封（裝配要求高，是zui*解決問題的措施）；
4、泵級數為奇數時，在排出側多裝一級葉輪；
5、在3級葉輪后蓋板上裝后口環開平衡孔，減小3級葉輪后側的壓力；
6、把級間內的泄流引到低壓處；
7、軸送有雜質介質，向間隙內引入有壓清潔液體。
盡管有很多方法減小軸向力，在實際使用中，1、2措施是zui*容易實現的，具體采用哪種措施，根據試運轉時軸承發熱程度等具體情況確定。
