產品詳情

  D341XH-10C/1.4529脫硫蝶閥為雷力公司研發生產的2507/1.4529板脫硫蝶閥之一。是專為石灰石膏法脫硫工藝設計，結構簡單，體積小、重量輕，旋轉手柄90°，即可輕松啟閉閥門，并可保持閥門停留在需要的開啟角度上。

  雷力脫硫系列蝶閥與介質接觸部分零件材質的選擇方案來自工廠十多年煙氣脫硫應用的經驗。充分考慮了脫硫漿液對閥門的腐蝕,磨損,流速,溫度等幾點要求，保證只有閥體襯里是接觸到漿液的部件，而其他部件不被石灰石漿液、石膏漿液所腐蝕。因此閥體和閥桿就不需要采用昂貴的合金鋼材料，從而大大減少成本。

結構特點


  雷力閥門主要的設計特點就是具有化的兼容性，同一閥門可以與多數法蘭標準所匹配。能兼容ASME 125/150,BS10D和C，BS4504 NP 10/16 DIN ND 10/16 As2129和JIS 10，另外閥門設計*符合IOS5752-table2（短系列）結構長度和ISO5211執行機構連接法蘭標準。因此同一款閥門可以滿足世界主流不同標準需求。

  該系列閥門適用于石灰石膏法脫硫工藝，適用介質：石灰石漿液、石膏漿液等含顆粒物的腐蝕性介質。可選配驅動裝置：手柄、蝸輪、電動開關、電動調節、氣動開關、氣動調節　　

  脫硫蝶閥專為脫硫脫硝工程使用而設計脫硫閥門，不僅滿足脫硫漿液對閥門的腐蝕和磨損，也保證其他部件不被石灰石（或石灰膏）漿液腐蝕。通過更換閥板密封圈、O型圈、蝶板、轉軸等材質，可適用多種介質和不同溫度。閥門自動控制裝備有高品質電動執行機構或雙作用氣動執行器，可以實現自動與手動雙重啟閉功能。脫硫蝶閥*的閥座設計*把閥體與流體介質隔開，與其他同類閥門比較，它有更佳的閥座牢固方式、就地更換閥座快捷、閥門保持零泄漏、且摩擦小。通徑通徑大于DN200使用蝸輪驅動，開啟更加方便。

*結構設計

  高強度的閥桿貫穿閥板，并用六方設計的卡位來驅動閥板，此為雷力*的設計特點。這樣的設計使閥桿能避免與管線內的流體接觸。常規的蝶閥采用有銷釘?shù)倪B接，通常會導致閥板泄露、腐蝕和易晃動。閥板銷釘由于磨損和腐蝕通常需要復雜的工具來拆卸，然而雷力人設計的閥門拆卸只需要取出卡簧再把閥桿從閥板中拔出即可。由于沒有凸出物影響流量，無銷蝶閥的Cv值比其他同類產品都要高。

閥座及閥桿設計

    閥門安裝頂部法蘭滿足ISO5211標準，可直接按照手動操作機構、氣動操作機構和電動操作機構。所有閥門加長是閥頸，滿足至少50mm的管線保溫要求。由于標準化的設計理念，所有執行機構包括手柄、蝸輪、電動、氣動都可以直接安裝在雷力的軟密封蝶閥上而且無需支架?，F(xiàn)場安裝簡易，操作方便。

法蘭式軟密封蝶閥分解圖

軟密封蝶閥涂層方案

并可根據不同介質的物理化學特性，選用相應蝶板和閥座材料可達到耐高溫，耐低溫，耐腐蝕，耐光，耐老化的不同特性功能。

球墨鑄鐵蝶板內外表面可采用高溫靜電噴涂環氧樹脂粉末涂層，涂層具有較高的耐腐蝕性能，與球墨鑄鐵基體具有*的結合強度，涂層度為0.2—0.5mm.

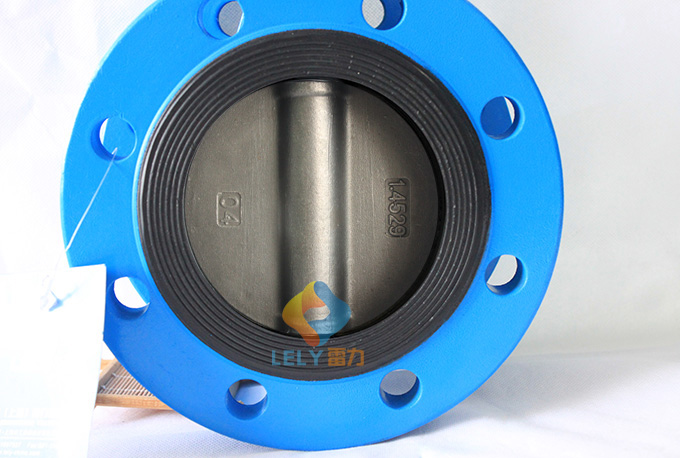

蝶閥閥板采用高性能合金雙相鋼2507、1.4529等超級耐腐蝕合金，有效抵御漿液的腐蝕和磨損，而且可以使用在更高的環境溫度。

執行標準

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999主要性能規范

適用介質

主要零件材料

外形尺寸

安裝注意事項

　  1、D341X法蘭脫硫蝶閥可用于管端作放空閥用，性能可靠

　　2、脫硫蝶閥的閥座、閥體有機地結合為一體，使閥門具有較長的使用壽命

　　3、脫硫蝶閥的軸板無銷連接、結構緊湊，法蘭連接，安裝便捷

　　4、法蘭脫硫蝶閥90°啟閉，蝸輪傳動，操作扭矩小

　　5、脫硫蝶閥雙向密封，性能優良，零件加工性能*

產品細節

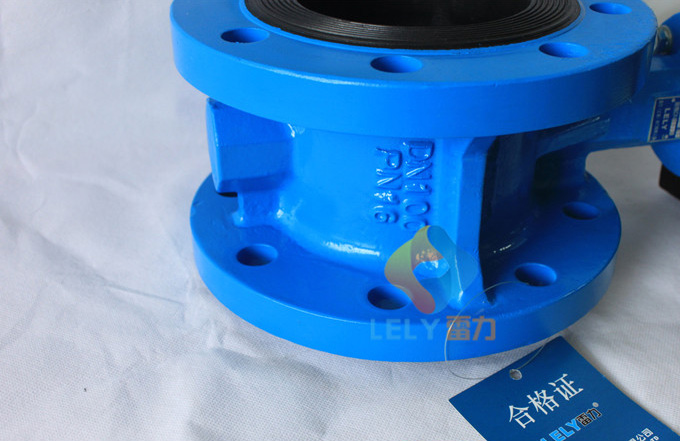

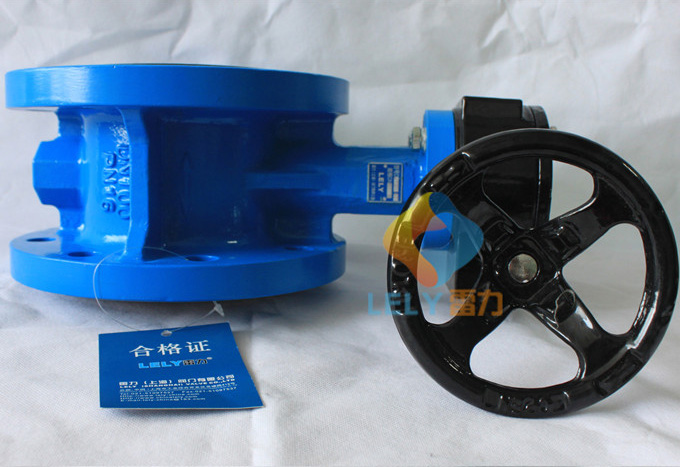

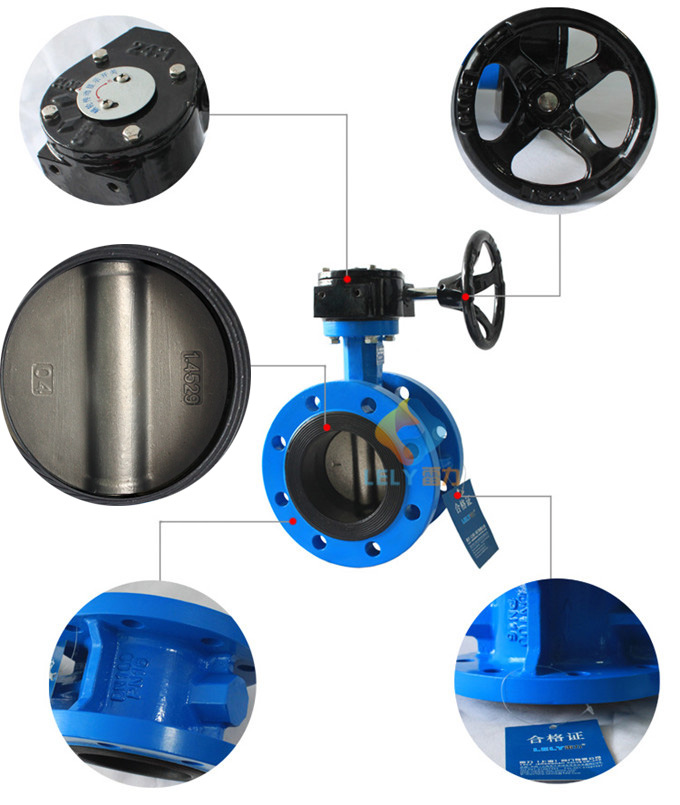

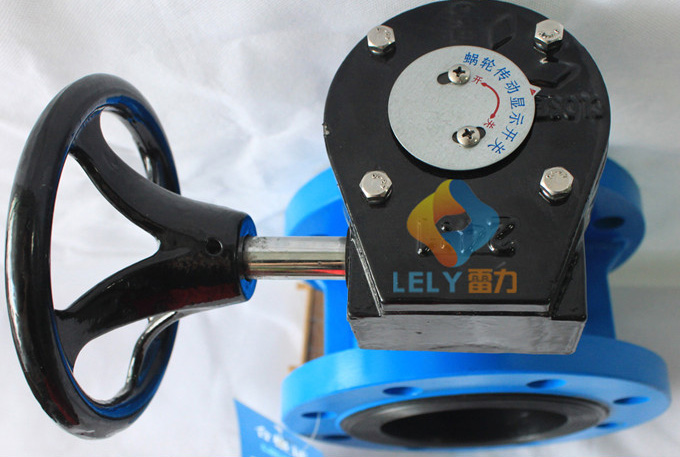

細節展示
